ЦИФРОВОЕ ЭФИРНОЕ ТЕЛЕВИДЕНИЕ

Федеральная программа развития цифрового телевидения в России практически завершена. Инфраструктура цифрового телевидения создана. Если говорить про первый и второй мультиплексы, то охват первого мультиплекса составляет 87 процентов населения (98,5 процента к концу 2015 года), второго - 76 процентов" - указано на официальном сайте РТРС России.
.
Одна из главных причин перехода на «цифру» заключается в идеальном качестве изображения и звука, что особенно оценят владельцы современных ЖК- и плазменных телевизоров, которые до сих пор были вынуждены мириться с ужасным качеством аналоговой картинки, растянутой на весь экран. Второй немаловажной причиной является возможность принимать цифровое эфирное телевидение совершенно бесплатно. Для приема бесплатного цифрового телевидения нужно установить современную цифровую антенну ДМВ и иметь современный телевизор или ресивер (приемник) с тюнером стандарта DVB-T2? и поддержкой Mpeg-4.
.
Сеть бесплатного эфирного телевидения обеспечит трансляцию двух пакетов цифровых телеканалов (мультиплексов): РТРС-1 и РТРС-2.

РаCкрыть

Каналы мультиплексов

На этой странице вы видите состав каналов двух мультиплексов - единый для всех регионов России. Щёлкнув левой кнопкой мышки на логотипе канала вы перейдёте на официальный сайт канала где сможете посмотреть выбранную программу в прямом эфире и ознакомиться с программой передач на текущую неделю.

	ПЕРВЫЙ МУЛЬТИПЛЕКС	ВТОРОЙ МУЛЬТИПЛЕКС
	Первый канал — крупнейшая государственная телекомпания. Обладает наибольшим охватом аудитории РФ(98,8%). Позиционируется как главный телеканал страны, самый масштабный и самый популярный.	РЕН ТВ - российская федеральная телекомпания. В настоящее время РЕН ТВ ориентируется на активную аудиторию зрителей среднего возраста (30-45 лет).
	Россия 1 - структуру канала составляют информационные программы, многосерийные телефильмы и сериалы, публицистика, художественные фильмы, показ спортивных и общественно-политических событий.	Спас - канал освещает деятельность Русской Православной Церкви, Московской Патриархии, духовно-нравственное воспитание и религиозное образование российского народа.
	Матч ТВ – российский федеральный канал о спорте и здоровом образе жизни. В его эфире трансляции главных спортивных событий, развлекательные передачи, посвященные спорту, программы о здоровом образе жизни.	СТС (Сеть Телевизионных Станций) — телеканал позиционирует себя как «классический развлекательный канал». В эфире канала большое количество фильмов, телесериалов, мультфильмов и развлекательных шоу.
	НТВ - Общероссийский телеканал, делает акцент на развлекательном контенте для мужской аудитории. Информационные выпуски являются приоритетным направлением вещательной политики канала.	Домашний — телеканал, ориентированный на семейный просмотр. В эфире телеканала выходят программы о медицине, кулинарии, семье, ремонте, путешествиях и животных, большое количество сериалов и фильмов.
	Пятый канал – канал является самым первым телеканалом в СССР и России, вещание началось в 1938 году. Телецентр канала находится в Санкт-Петербурге.	ТВ-3 — российский федеральный развлекательный телеканал, специализирующийся на сериалах, художественных и документальных фильмах мистического характера.
	Культура - телеканал о культуре во всех её проявлениях. В эфире программы, посвящённые различным направлениям культурной жизни — музыке, живописи, театру, литературе, кино, науке, образованию.	Пятница! - телеканал ориентирован на показ программ о путешествиях, активном отдыхе, шопинге. Слоган: «Настройся на Пятницу!»
	Россия 24 – цель канала – представлять зрителям самую оперативную информацию из всех регионов страны и из-за ее пределов 24 часа в сутки.	Звезда - всероссийский государственный военно-патриотический телеканал. Основу вещания составляют передачи, посвящённые истории, культуре, науке и спорту. Освещаются проблемы российской армии.
	Карусель - канал представляет передачи, сочетающие образовательные, развивающие и игровые элементы, обучают юных телезрителей, активизируют творческие способности и расширяют кругозор.	Мир - это круглосуточный телеканал о странах Содружества и людях, которые там живут. Современная политика и экономика стран СНГ, культура, история, развлекательные передачи для всей семьи и телевикторины для детей.
	Общественное телевидение России - это федеральный информационный телеканал, освещающий основные события и развитие гражданского общества в России.	ТНТ - на ТНТ показывают то, чего на других каналах нет вообще или нет в достаточном количестве в данное время. Ориентирован на показ реалити-шоу и комедии в прайм-тайм.
	ТВ Центр - московский канал о многообразие духовной, социальной, научной, политической и финансово-экономической жизни столицы. ТВ Центр - лидер по объему общественно-политического вещания.	МУЗ-ТВ - 24 часа в сутки только музыка. «МУЗ-ТВ» – это модная музыка, клипы и концерты лучших мировых и российских артистов, музыкальные чарты, а также актуальные новости российского и западного шоу-бизнеса.
График профилактических работ в Санкт-Петербурге и области

РаCкрыть

Выбор DVB-T2 приставки для телевизора

Для просмотра цифрового эфирного телевидения вам понадобится либо выбрать приставку DVB-T2, либо узнать – нет ли в вашем телевизоре встроенного тюнера DVB-T2. Это делается очень просто – данная информация должна быть отображена в инструкции к вашему телевизору. Если инструкции нет, то можно обратиться за помощью в Яндекс.Маркет. Просто напишите в строке поиска точное наименование своего телевизора и посмотрите его характеристики. Вот вам пример.
Если вы удостоверились, что телевизор не поддерживает приём цифрового сигнала второго поколения, перейдём к выбору приставки DVB-T2.
.

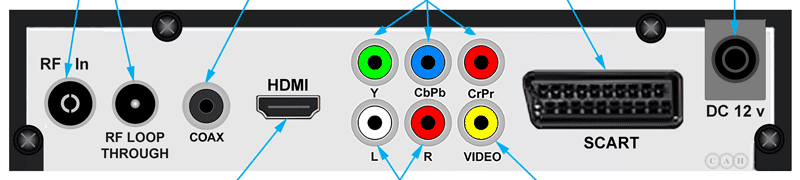

Первое что вы должны сделать - это определить как вы соедините телевизор и приставку. Посмотрите какие общие разъёмы есть у вашего телевизора и у этой виртуальной приставки.

антенна вход выход	цифровой коаксиальный аудио выход	компонентный видео выход	видео / аудио евроразъём	вход для блока питания

	цифровой выход видео / аудио	стереофонический аудио выход	композитный видео выход

Для выбора реальной приставки нужно просто запомнить название общего разъёма..
В комплекте с ресивером как правило идёт композитный кабель (колокольчики). Если у вас старенький телевизор с небольшим экраном и на нём есть композитный разъём, то на этом можно остановиться и приступить к выбору приставки. Большая часть приставок, имеет такой разъём.
.
Если у вас телевизор с большим экраном, на нём имеется HDMI разъём и вы хотите получить высокое качество изображения вам следует одновременно с приставкой приобрести HDMI кабель. Практически все ресиверы имеют HDMI разъём, но в комплект входит только самый дешевый RCA кабель.
На некоторых моделях европейских телевизоров присутствует только один разъём - SСART. В этом случае нужно купить приставку с таким разъёмом (например Oriel - 963) и кабель SСART, или купить переходник RCA - SCART.
.
На всех устройствах (или коробках), которые могут принять сигнал цифрового эфирного телевидения, нанесен логотип DVB-T2. Если приставка сертифицирована РТРС, то на коробке красуется логотип бабочки (такой как под заголовком этой статьи).
.
Современный ресивер это не просто приемник эфирного сигнала, это и мультимедийная приставка, позволяющая не только смотреть любимые телепередачи, но и записывать их, воспроизводить фото, аудио- и видео- файлы с внешних носителей данных и многое другое. Осведомленность в функциях ресиверов, поддерживаемых форматах, а также дополнительных опциях поможет вам понять, как и какую выбрать цифровой эфирную приставку dvb-t2 под свои нужды.

ОСНОВНЫЕ ФУНКЦИИ РЕСИВЕРОВ
ü Функция записи эфирного сигнала (PVR)

Во многих ресиверах заложена функция записи эфирного сигнала (PVR), позволяющая абоненту цифрового эфирного ТВ записывать фильмы, телепередачи, спортивные события и т.д. на встроенный или внешний жесткий диск, в зависимости от модели приемника. Внешний накопитель данных подключается через USB-порт. В зависимости от модели ресивера, функция PVR может предоставлять абоненту дополнительную возможность одновременной записи и просмотра нескольких абсолютно разных телепередач.

ü Функция – TimeShift (отложенный просмотр)

Возможность подключения жестких дисков дала развитие еще одной полезной функции – TimeShift (отложенный просмотр), позволяющей «поставить трансляцию на паузу» в случае, если вам надо отлучиться. С момента остановки передача записывается на жесткий диск в течение двух часов, что позволяет вам досмотреть любимую передачу позднее в любое удобное для вас время.

ü Функция – ВЧ-модулятор

Встроенный ВЧ-модулятор позволяет подключить к ресиверу 2 телевизора одновременно, не требуя при этом дополнительного оборудования. Однако, картинка при этом будет выводиться параллельно, т.е. смотреть на двух телевизорах получится только один и тот же канал.

ü Функция «Dolby Digital Plus»

Если вы не обнаружите эту надпись на ресивере это будет свидетельствовать об отсутствии кодека AC3. В таком случае многие фильмы в формате MKV будут воспроизводиться без звука

ü Функция выхода в интернет

Некоторые модели ресиверов оснащены разъемами под патч-корды и модули wi-fi, что делает возможным просмотр видеоконтента с популярных видеохостингов через интернет.

ü Функция просмотра платных каналов

В ближайшем будущем, непременно появятся платные каналы. Поэтому, если вам будет недостаточно бесплатных каналов, у Вас будет возможность подключить и платные каналы, однако для этого понадобится приемник цифровых каналов, оснащенный слотом для карты, как на спутниковых приемниках. На некоторых моделях ресиверов такие слоты уже установлены.

ü Питание антенного усилителя

Практически на всех моделях ресиверов предусмотрено включение напряжения питания для усилителя антенны - 5v, но в некоторых моделях(например GLOBO GL60 и GL100) имеется возможность изменить это значение на 12v. Включение и выбор типа питания происходит после ввода ПИН-кода "1285". Его нужно вводить при активации опции "Питание" расположенной по следующему пути: Меню -> Поиск каналов -> Настройка поиска.

ü Кнопки управления на лицевой панели

Лучше покупать модель, которая будет иметь кнопки управления, не только на пульте дистанционного управления (ДУ), но и на лицевой панели. Наверняка, каждому приходилось сталкиваться с тем, что пульт, где-то задевался, и срочно необходимо переключить канал. Как правило, на приставках присутствуют 3 кнопки, 2 из них предназначены для переключения каналов, и одна для включения — выключения. Помимо этого, встречаются модели, которые на лицевой панели также имеют кнопки для регулировки громкости и перемотки видео.

ЧИПСЕТЫ
В огромном количестве DVB-T2 приставок используются в основном следующие чипсеты:
Ø ALi M3812 - экономичное решение. Процессор и демодулятор объединены в одном корпусе
Ø ALi M3821 - более поздняя версия не пользующаяся популярностью у пользователей
Ø MSD7816 - ранняя модель MStar, чувствительная и надёжная, хотя имеет медленное переключение
Ø MSD7819 - более поздняя версия MStar
Ø NTK78316 - чипсет от Novatek, имеет быстрое переключение, но не очень стабильный и с плохой чувствительностью. Идет с демодулятором. Не рекомендован для зоны с неуверенным приёмом сигнала.
.
Нужно иметь в виду, что приставки DVB-T2 одного производителя, могут иметь различное схемное решение, так как построены на разных микросхемах. Например, известная фирма ROLSEN выпускает следующие модели ресиверов:
û RDB-507N — чипсет NTK78316, Novatek
û RDB-602 — чипсет MSD7819 MStar
û RDB-514 — чипсет Ali M3812
.
.
А вот таблица сравнительных характеристик ресиверов Oriel
.
Как правило продавцы, а зачастую и производители стараются скрыть что в их аппарате установлен ненадёжный чип. Если продавец не может ответить на простой вопрос: На каком чипе работает этот ресивер? Следует задуматься...

РЕЙТИНГ И ОТЗЫВЫ
.
Это и есть основные моменты, которые следует учесть при выборе и покупке цифровой приставки. Если Вы хотите знать, какая марка или бренд является более надежным, посмотрите рейтинг моделей за текущий год. Кроме того, перед приобретением рекомендуется почитать отзывы и комментарии реальных покупателей. Вот пример... Как правило, владельцы той или иной техники объективно оценивают ее работу, функционирование, комплектацию, а также соответствие стоимости. Выбирайте ее по функциям, а также внешнему виду.

Если говорить о производителе, делайте выбор в пользу надежного и проверенного изготовителя, поскольку он дорожит своей репутацией и делает все, чтобы его продукция имела наивысшее качество.
Вы можете посмотреть продукцию ведущих производителей ресиверов на их сайтах:
BBK, BOOOX, Dcolor, GLOBO, MDI, Oriel, Rolsen, Supra, SVEN, Telefunken, World Vision
В комплектации обязательно должен находиться пульт ДУ и батарейки к нему, типа ААА.

РаCкрыть

Как подключить и настроить приставку DVB-T2

РаCкрыть

Определение частоты и длины волны мультиплекса

Заходим на сайт «Российская телевизионная и радиовещательная сеть» (http://rtrs.ru/)
.
В верхнем правом углу находим ссылку Выбор региона. Жмём на неё и выбираем нужный регион. В нашем случае это Санкт - Петербург. Попадаем на страницу «Филиал РТРС Санкт-Петербургский РЦ»(http://spb.rtrs.ru/)
.

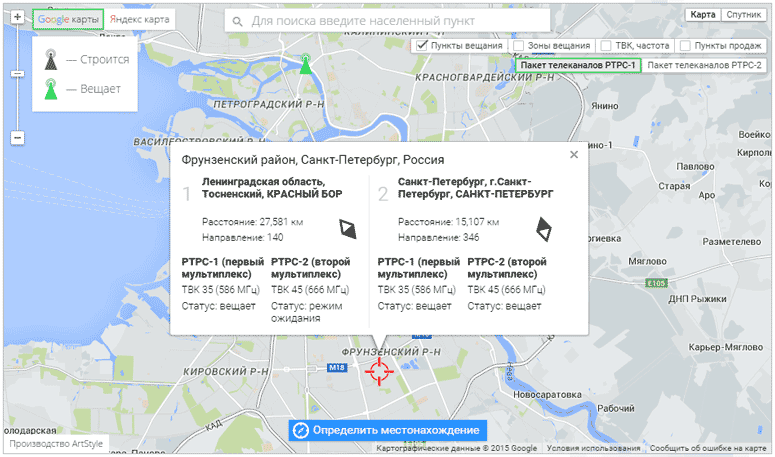

В меню выбираем Цифровое ТВ. Спускаемся по странице вниз и находим "Карта-схема организации ЦЭТВ" Находим и записываем частоты 1 и 2 мультиплекса. Узнать расстояние до передатчика и направление на передатчик можно на расположенной немного ниже Интерактивной карте с указанием местоположения объектов ЦЭТВ
.
Карта

С помощью таблицы определим длину волны канала

ТВ ка-нал	Полоса частот канала	Fсp, МГц	Длина волны канала м	1/4 длины волны см	ТВ ка-нал	Полоса частот канала	Fсp, МГц	Длина волны канала м	1/4 длины волны см	ТВ ка-нал	Полоса частот канала	Fсp, МГц	Длина волны канала м	1/4 длины волны см
21	470 - 478	474	0,632	15,8	37	598 - 606	602	0,498	12,5	53	726 - 734	730	0,411	10,3
22	478 - 486	482	0,622	15,6	38	606 - 614	610	0,491	12,3	54	734 - 742	738	0,406	10,2
23	486 - 494	490	0,612	15,3	39	614 - 622	618	0,485	12,1	55	742 - 750	746	0,402	10,1
24	494 - 502	498	0,602	15,1	40	622 - 630	626	0,479	12,0	56	750 - 758	754	0,398	10,0
25	502 - 510	506	0,592	14,8	41	630 - 638	634	0,473	11,8	57	758 - 766	762	0,393	9,8
26	510 - 518	514	0,583	14,6	42	638 - 646	642	0,467	11,7	58	766 - 774	770	0,389	9,7
27	518 - 526	522	0,574	14,4	43	646 - 654	650	0,461	11,5	59	774 - 782	778	0,385	9,6
28	526 - 534	530	0,566	14,2	44	654 - 662	658	0,456	11,4	60	782 - 790	786	0,381	9,5
29	534 - 542	538	0,557	13,9	45	662 - 670	666	0,450	11,3	61	790 - 798	794	0,378	9,5
30	542 - 550	546	0,549	13,7	46	670 - 678	674	0,445	11,1	62	798 - 806	802	0,374	9,4
31	550 -558	554	0,541	13,5	47	678 - 686	682	0,440	11,0	63	806 - 814	810	0,370	9,3
32	558 - 566	562	0,533	13,3	48	686 - 694	690	0,435	10,9	64	814 - 822	818	0,367	9,2
33	566 - 574	570	0,526	13,2	49	694 - 702	698	0,430	10,8	65	822 - 830	826	0,363	9,1
34	574 - 582	578	0,519	13,0	50	702 - 710	706	0,425	10,6	66	830 - 838	834	0,359	9,0
35	582 - 590	586	0,512	12,8	51	710 - 718	714	0,420	10,5	67	838 - 846	842	0,356	8,9
36	590 -598	594	0,505	12,6	52	718 - 726	722	0,415	10,4	68	846 - 854	850	0,353	8,8

РаCкрыть

Простые и эффективные антенны для приёма цифрового сигнала

Для того чтобы начать просмотр цифрового ТВ вам не нужно устанавливать специальную антенну за окном, беспокоиться о том, чтобы из окна было доступно направление на юг или прокладывать кабели для IPTV. Все, что необходимо для приема DVB-T2 вещания, - маленькая комнатная антенна, длиной не более 15 см, или коллективная антенна, которая до сих пор используется для аналогового вещания. При этом DVB-T2 вещание уступает спутниковому или кабельному вещанию только числом каналов. Цифровое телевидение отличается от обычного тем, что по полосе частот одного телеканала (8 Мгц) передаются сразу 10 телепрограмм плюс 3 радиопрограммы плюс прочая информация (программа передач, телетекст и т.д.). Цифровой сигнал телевидения принимается на обычную антенну и передается без искажений, вследствие чего повышается устойчивость изображения и звука на ТВ-приемниках. Таким образом если в вашем доме установлена наружная антенна и вы принимали аналоговый сигнал, то купив цифровой ресивер и подключив его к существующей наружной антенне получите значительное улучшение качества изображения. Другое дело если у вас не было антенны или вы подключены к кабельным сетям телевидения и хотите принимать цифровой сигнал бесплатно. Тогда вам нужна комнатная цифровая антенна.
.
Особенностью антенн для приёма цифрового сигналя является то, что антенна должна быть настроена всего один или два ТВ канала. Существует закономерность: чем меньше диаметр полотна антенны - тем больше её усиление и уже полоса принимаемых частот, и наоборот: больше диаметр - меньше усиление, шире полоса. Антенны, продаваемые в магазинах, как правило широкополосные, способные принимать все телевизионные каналы а маленький уровень сигнала компенсируется встроенным усилителем, который усиливает одновременно и сигнал и шум. Поэтому приведенные ниже простые антенны, имеющие размеры определённые только для вашего региона, дадут больший эффект. Затраты на изготовление антенны невелики: небольшой кусок телевизионного кабеля и коннектор для присоединения антенны к телевизору.
.

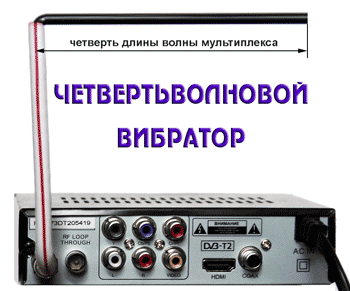

	1.Несимметричный четвертьволновый вибратор. Определяем 1/4 длины волны нашего канала (мультиплекса). Ровно на таком отрезке зачищается экран кабеля, а внутренняя изоляция сохраняется – она не помешает приёму. Затем на отогнутый на 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, либо в телевизор. Процесс изготовления такой антенны был уже не единожды показан в интернете. Например, этот ролик (автор - С.Ефимов) . Такая конструкция под силу и школьнику. Это самая простая ДМВ антенна своими руками. Не ожидайте от неё чего то сверхъестественного. Тем не менее она обеспечит прием ТВ сигнала на обычный ресивер в зоне уверенного приёма и даст фору антенне из 2 пивных банок. И если нет времени долго что-то мастерить, попробуйте этот простой способ.
	2.Симметричный полуволновый вибратор. Немногие знают, что слегка изменив конструкцию рассмотренной выше антенны можно увеличить уровень сигнала почти вдвое. Для этого нужно не обрезать экран кабеля, а скрутить все экранные проводки вместе с фольгой в жгут, отогнуть в противоположную сторону от центральной жилы кабеля и примотать изолентой или скотчем к кабелю. Если в вашем регионе один мультиплекс, то размеры А и В следует делать одинаковыми, а если два мультиплекса, то А=1/4 длины волны 1 мультиплекса, а В=1/4 длины волны 2 мультиплекса

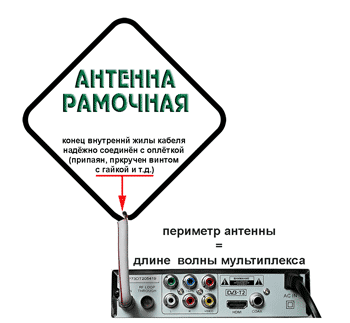

	3.Рамочная антенна. Отрезаем кусок кабеля равный длине волны выбранного канала плюс ~ 10 см. Снимаем верхнюю изоляцию на участке равном длине волны канала + 5 мм. Удаляем экран, оставив примерно 10 мм экранных проводков и скручиваем их в жгут. Фольгу на этом участке удаляем полностью. Снимаем 5 мм изоляции на конце центральной жилы кабеля. Размечаем центральную жилу кабеля на 4 равных участка и изгибаем в виде ромба. Соединяем скрученную часть экрана с концом центральной жилы с помощью пайки или другим способом, излишек откусываем кусачками. Затем на конец кабеля навинчивается F-коннектор, который вставляется в ресивер, либо в сам телевизор. Рамка антенны может быть в виде ромба, квадрата, шестиугольника, окружности, и т.д. Единственное условие - периметр выбранной фигуры должен быть равен длине волны мультиплекса вашего региона. Несмотря на свою простоту эта антенна принимает один мультиплекс в достаточно сложных условиях. Конечно для согласования нужно уравнять сопротивления антенны и кабеля, а также симметрировать сигнал. Первое условие в идеале и так выполняется, а второе на частотах ДМВ с уменьшением длины волны играет все меньшее значение. Недостатком её является узкая полоса принимаемого сигнала. Если в вашем регионе частоты двух мультиплексов отличаются на значительную величину Вам либо нужны две такие антенны и смеситель сигнала, либо нужно использовать широкополосную антенну. !!! Перед подключением антенны к ресиверу, проверьте отключено ли в меню питание антенны от ресивера (5v). В некоторых моделях оно включено по умолчанию, а наша антенна представляет для источника питания короткое замыкание.

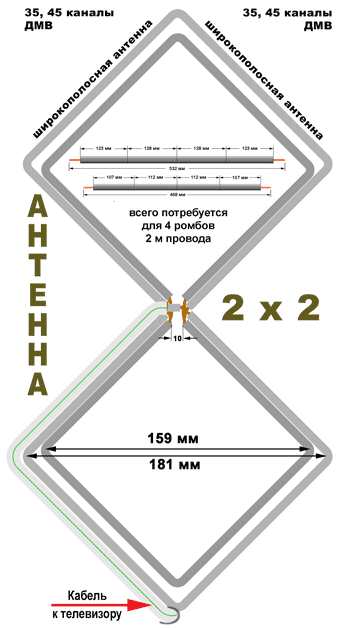

	4. Антенна 2x2. Антенна предназначена для приёма сигнала двух мультиплексов. Для её изготовления нам потребуется кусок пластика или фанеры, размером 20 см х 40 см, отрезок кабеля от антенны до телевизора и около 2 м для изготовления 4 ромбов. Ромбы можно изготовить из одножильного изолированного медного провода. В центре куска пластика или фанеры сверлим на расстоянии 10 мм 2 отвертия. Нарезаем 4 куска медного провода. Размер отрезка = длине волны мультиплекса+15 мм. Зачищаем по 20 мм кабеля с каждой стороны и формируем ромбы. Зачищенные концы нужно залудить. Вставляем зачищенные концы ромбов в отверстия и с обратной стороны пластика загибаем их по направлению к центру. Закрепить ромбы на пластике можно с помощью клея, скотча, шпагата или другим удобным для вас способом. Пропаиваем все загнутые концы так, чтобы получились две параллельных линии без разрывов. Отмеряем кусок кабеля для присоединения к телевизору и на один конец навинчиваем F-коннектор. Второй конец просовываем в отверстие в нашем пластике и припаиваем центральную жилу к одной стороне, а экран к другой. Кабель должен потно прилегать к нижнему ромбу и повторять его конфигурацию. Для увеличения уровня принимаемого сигнала за полотном антенны можно расположить рефлектор, выполненный например из алюминиевой фольги наклеенной на картонку. Проверено, что в нашем доме эта антенна уверенно принимает сигнал двух мультиплексов в помещениях выходящих окнами на поликлинику с помощью приставок (ресиверов) Oriel 793 и Globo GL100. Приставка Mystery MMP-73DT2 не смогла обеспечить уверенный приём сигнала. !!! Перед подключением антенны к ресиверу, проверьте отключено ли в меню ресивера питание антенны.
